伯恩斯坦 中国半导体：华为首款逻辑折叠芯片麒麟9050 Pro达到3纳米级性能

摘要

华为于2026年9月7日发布第二代三折叠手机Mate XT2，搭载首款商用出货的逻辑折叠（LogicFolding）芯片麒麟9050 Pro，起售价为RMB 19,999。 伯恩斯坦认为LogicFolding是中国半导体的DeepSeek时刻，通过两层芯片垂直堆叠缩短晶体管互连关键路径，打破了仅凭DUV无法突破7nm性能天花板的传统共识。 麒麟9050 Pro采用中芯国际7nm级工艺（N+2或N+3）加LogicFolding制造，Geekbench多核跑分超过苹果首款3nm芯片A17 Pro以及骁龙8 Gen3，将华为与苹果芯片的性能代差从约4年收窄至约3年。 在游戏实测中，Mate XT2在更高渲染分辨率下帧率比肩搭载骁龙8 Elite的三星Galaxy Z TriFold，且较搭载麒麟9020的Mate XTs帧率提升约70-100%。 尽管单核性能仍受制于晶体管物理极限而处于TSMC N4级别，但该技术确立了纯7nm工艺下进一步提升性能的多年技术路线图。 制造良率成本与可用产能是规模化商用的核心不确定性，但本土先进逻辑和先进封装供应链将显著受益。

主要观点

• 华为推出首款商用逻辑折叠芯片麒麟9050 Pro，成为中国半导体被严重低估的突破性进展。

• 麒麟9050 Pro基于中芯国际7nm级DUV工艺实现了3nm级综合性能，将与苹果芯片的技术代差从约4年缩减至约3年。

• Geekbench 6与Geekbench 7多核测试表现亮眼，多核跑分超过苹果A17 Pro与骁龙8 Gen3，达到天玑9400（TSMC N3E）水平。

• 单核跑分受制于制程瓶颈仍落后，单核约2000分处于台积电N4/N5水平，与骁龙8 Gen2、天玑9200及苹果A14相当。

• 同等性能下CPU超大核功耗降低20-40%（SPEC CPU 2026降幅超30%），峰值频率3.1 GHz带来额外性能提升。

• GPU与NPU性能提升显著，NPU同等性能下功耗降低66%，INT8算力飙升150%至67.7 TFLOPS并支持端侧30B MoE大模型。

• 游戏实测表现优于基准测试预期，Mate XT2在三款重载游戏中平均帧率打平三星Galaxy Z TriFold（搭载骁龙8 Elite），较前代Mate XTs帧率提升70-100%。

• 首代堆叠架构中DSP出现热密度上升问题，面积缩减速度（40%）快于功耗降幅（25%），单位面积热量上升24%。

论述逻辑

• 技术封锁背景推导：行业原先共识认为没有EUV光刻机，仅凭DUV制造的7nm制程是物理天花板，中国先进制程与海外代差将进一步拉大。

• 技术突破机制：华为通过LogicFolding（双芯片垂直堆叠）缩短晶体管互连布线关键路径，以更低的工作电压换取能耗降低，并将节省的面积转化为额外的并行运算核心。

• 软硬件协同验证：基准测试中单核依然受限、多核实现超越；通过自研架构与鸿蒙系统（HarmonyOS 7）协同优化，在实际端侧高负载场景（游戏）中实现了比肩海外最新3nm旗舰的表现。

• 产业链结论：该突破验证了7nm工艺在不依赖EUV情况下的延伸潜力，带动国内先进制程晶圆代工与半导体设备链（中芯国际、北方华创、拓荆科技）投资价值提升。

关键展望

• 华为已制定基于7nm制程的多代演进路线图，计划通过缩减键合间距（2026年1.5 μm，2027年1.0 μm，后续720 nm）及多层堆叠向5 GHz级超大核迈进。

• 预计2027年新一代芯片将修复首代DSP热密度问题，使热密度降至非堆叠芯片麒麟9030 Pro以下。

• 技术规模化普及的核心不确定性在于制造良率成本以及可用代工产能。

• 新机型与芯片发布助推华为重夺中国智能手机市场份额第一的地位。

推荐标的

• 中芯国际（SMIC）获得跑赢大市（Outperform）评级，直接受益于先进逻辑制造与先进封装需求。

• 北方华创（NAURA）获得跑赢大市（Outperform）评级，受益于国内先进制程及封装设备需求增长。

• 拓荆科技（Piotech）获得跑赢大市（Outperform）评级，受益于先进逻辑及垂直键合设备工艺演进。

关键图表

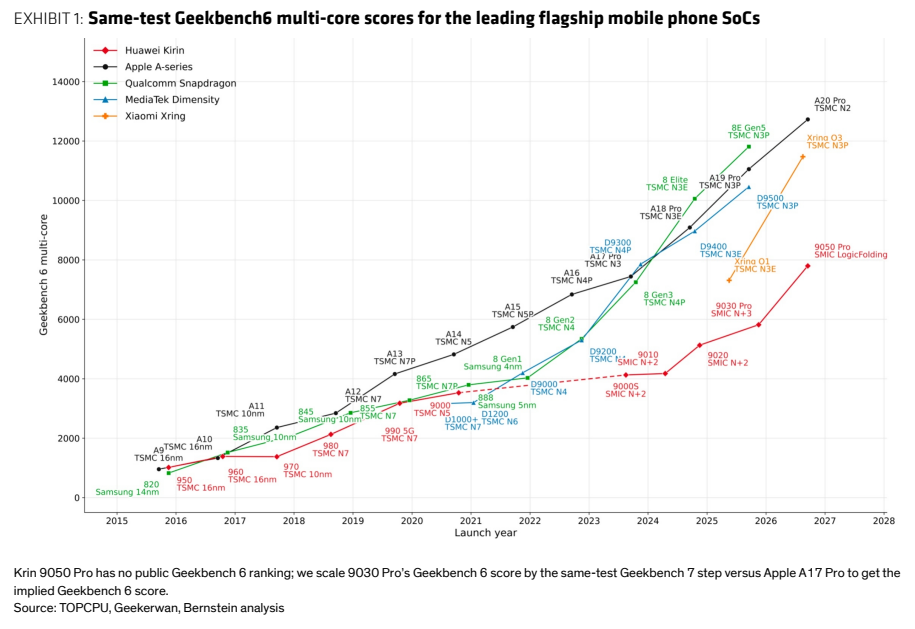

图1. 主流旗舰移动手机SoC同测Geekbench 6多核跑分

图2. Mate XT 2的综合性能比上一代三折叠手机Mate XT高出42%

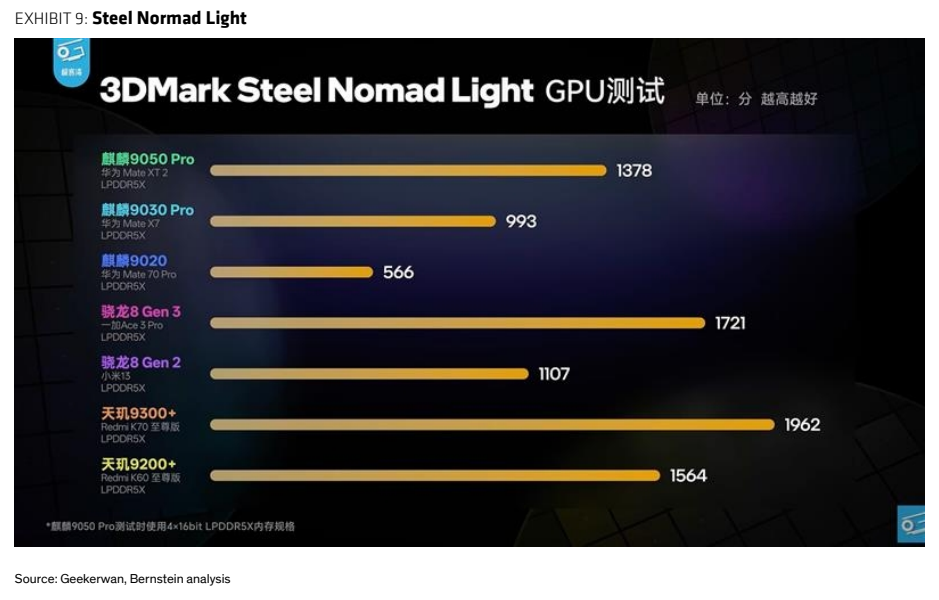

图3. Steel Nomad Light基准测试

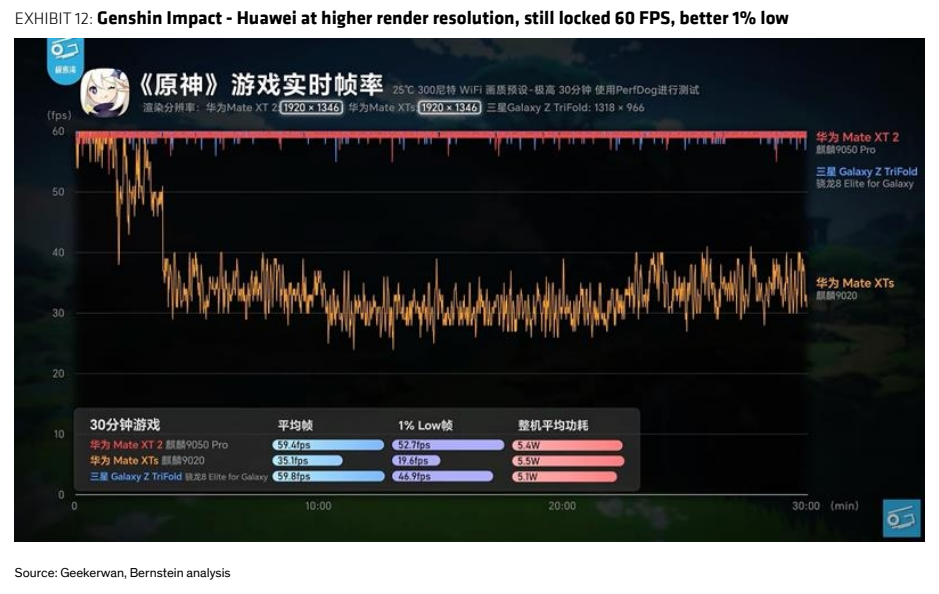

图4. 《原神》——华为在更高渲染分辨率下仍稳定锁定60帧且1% Low帧表现更优

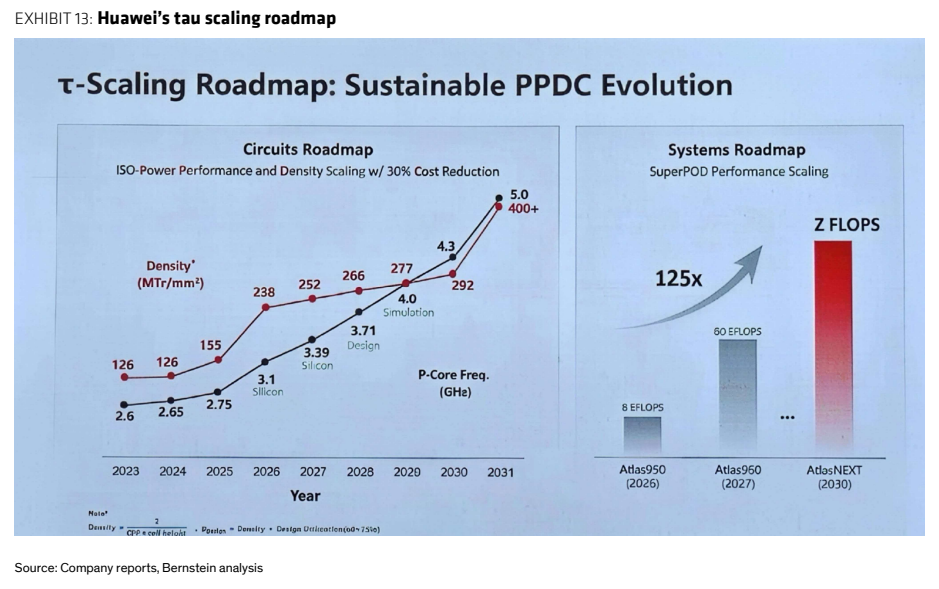

图5. 华为tau微缩路线图

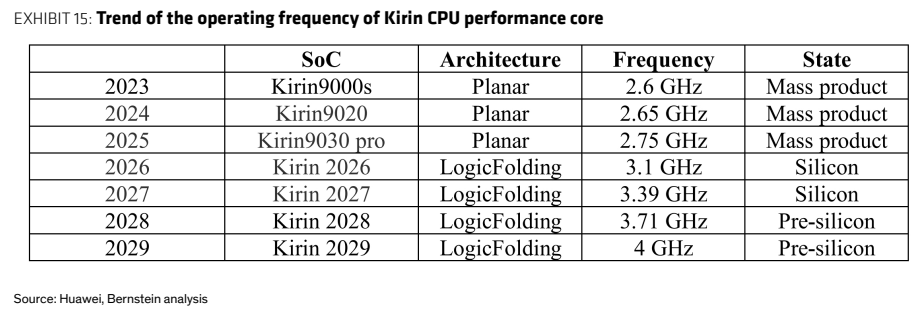

图6. 麒麟CPU性能核心运行频率趋势

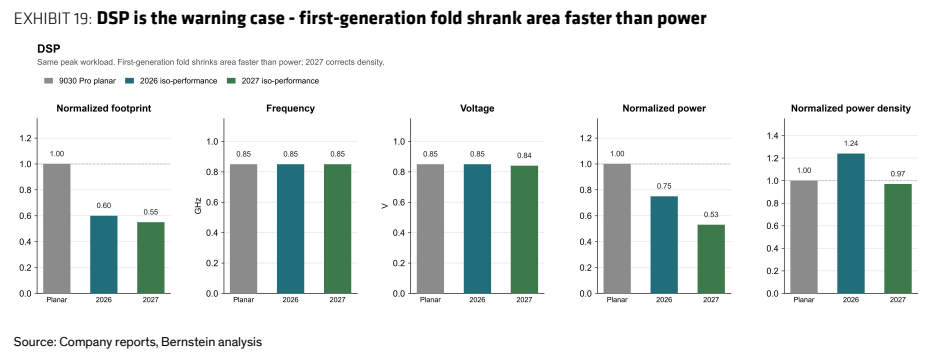

图7. DSP作为警示案例：第一代折叠芯片面积缩减快于功耗下降
