摘要
摩根士丹利发布日本半导体生产设备行业暑期课程报告,行业评级为“Attractive”。报告指出,2025年全球半导体市场规模约8050亿美元,电子产业规模约29120亿美元,晶圆制造设备(WFE)市场规模约1240亿美元,资本密集度(半导体资本支出/销售额)已从历史约20%升至当前约30%。设备市场除2000年后互联网泡沫时期外,大致每六年翻一番。报告详细介绍了半导体制造流程、关键设备及市场格局,包括涂胶显影设备、沉积设备、CMP设备、清洗设备、划片机和磨床等细分市场。覆盖标的包括Tokyo Electron(8035.T,评级Overweight,股价70890日元)、Ulvac(6728.T,评级Equal-weight,股价10305日元)和Ushio(6925.T,评级Overweight,股价4076日元)。
主要观点
- 2025年全球半导体市场规模约8050亿美元,电子产业规模约29120亿美元,WFE市场规模约1240亿美元。
- 半导体资本密集度从历史约20%升至当前约30%。
- 设备市场除2000年后停滞期外,大致每六年翻一番;2020-2025年累计WFE市场约5770亿美元,为2014-2019年(2960亿美元)的1.9倍。
- 涂胶显影设备2025年全球市场约37亿美元,Tokyo Electron占据90%份额,SCREEN占3%,SEMES占2%。
- 单晶圆清洗设备2025年全球市场约55亿美元,SCREEN占35%,Lam Research占30%,Tokyo Electron占19%,SEMES占7%。
- 批式清洗设备2025年全球市场约11亿美元,SCREEN占46%,Tokyo Electron占28%。
- 划片机2025年全球市场约11亿美元,Disco占83%,Tokyo Seimitsu占8%。
- 磨床2025年全球市场约9亿美元,Disco占85%,Tokyo Seimitsu占8%,Okamoto占7%。
- 沉积设备包括氧化炉(Tokyo Electron、Kokusai Electric)、热CVD(Kokusai Electric、Tokyo Electron)、等离子CVD(Applied Materials、Lam Research)、外延系统(Applied Materials)、溅射设备(Applied Materials)。
- CMP设备主要供应商为Applied Materials和Ebara,用于介电质CMP和导电膜CMP。
- 报告介绍了FEOL CMOS工艺和GAA(全环绕栅极)工艺流程。
论述逻辑
半导体市场规模增长→资本密集度上升→设备市场周期性扩张(每六年翻倍)→各细分设备市场格局(涂胶显影、清洗、划片、磨床等)→关键工艺步骤(沉积、CMP、FEOL、GAA)→日本设备厂商的竞争地位→覆盖标的评级。
关键展望
报告未明确给出未来时间窗口或预测区间,但指出设备市场长期增长趋势,资本密集度持续上升。
推荐标的
- Tokyo Electron (8035.T):评级Overweight,股价70890日元(截至2025年12月19日)。
- Ulvac (6728.T):评级Equal-weight,股价10305日元(截至2024年1月17日)。
- Ushio (6925.T):评级Overweight,股价4076日元(截至2026年1月5日)。
关键图表

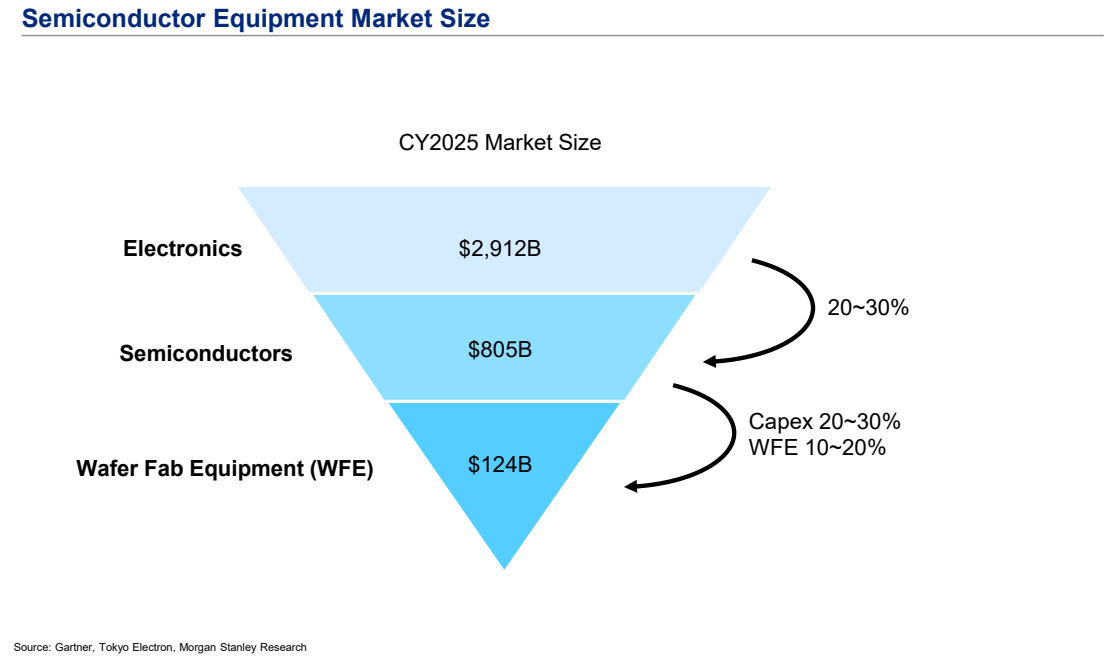

图1. 半导体设备市场规模

图2. 半导体设备市场:前道与后道

图3. 半导体制造流程

图4. 干法刻蚀设备市场份额(2025)

图5. PVD与CVD设备市场份额(2025)

图6. 清洗设备市场份额(2025)

图7. 测试机市场份额(2025)

图8. GAA相关设备份额(2025)
